La electro encefalografía (EEG) es el
estudio de los pequeños potenciales eléctricos, constantemente
cambiantes producidos en el cerebro y que pueden ser detectados en el
cuero cabelludo del cráneo. La aplicación de esta técnica en el hombre
fue primeramente descrita por el psiquiatra alemán Berger, en 1929.
El mapeo cerebral o QEEG se refiere al
proceso de análisis simultáneo de estos potenciales eléctricos en toda
la corteza o capa más externa del cerebro y su representación
topográfica mediante mapas de colores u otro sistema equivalente
Para realizar estos gráficos, se
representan mediante áreas coloreadas las diferentes intensidades de las
ondas cerebrales, de acuerdo a su ubicación espacial. Estos gráficos se
hacen para cada grupo de frecuencias de las ondas cerebrales.
Las variables asociadas a cada punto del
cerebro pueden ser las intensidades de las ondas cerebrales (microvoltios)
o la potencia de las mismas (microvoltios^2) o también lo que se conoce
como Z-score o desviación estándar unitaria en relación a una población
normal.
El análisis no solamente puede
representarse mediante mapas de colores, sino también como relaciones
entre las intensidades de ciertos tipos de ondas o la coherencia entre
las mismas, lo que a su vez mide la simultaneidad o desfase entre los
estímulos cerebrales.
Cuando las relaciones, intensidades o
coherencia no se adaptan a los patrones normalizados por raza, edad y
sexo, se puede sospechar algún tipo de problema, que posteriormente
podría tratarse mediante el entrenamiento con Neurofeedback.

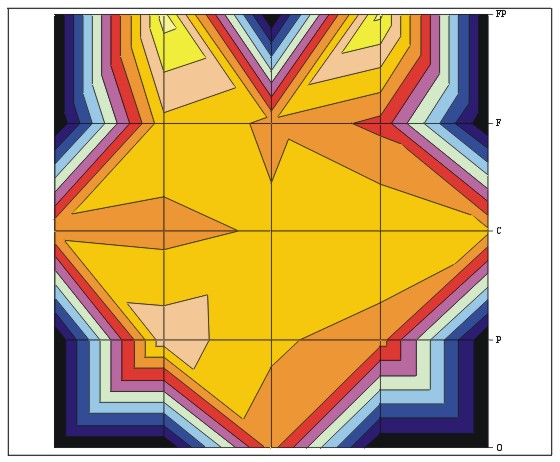

Un ejemplo de las imágenes de un
mapeo típico se puede observar en las siguientes gráficas.

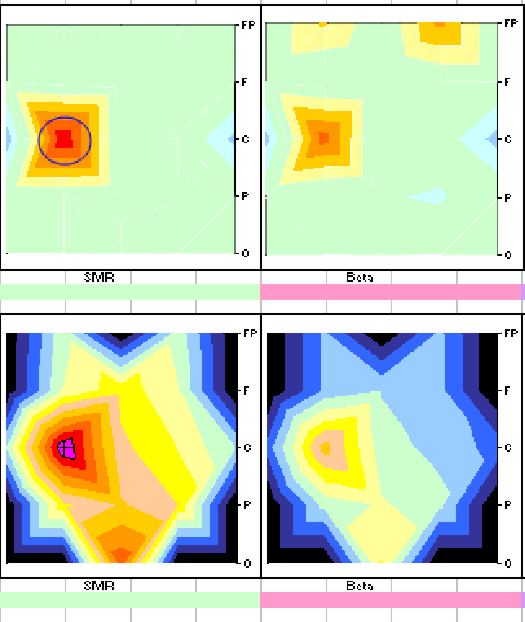

Ejemplo del remanente de una lesión de hace 10 años en el EEG actual
A través del módulo de análisis del
programa de mapeo se establece la diferencia entre los valores obtenidos
para cada sujeto y un valor promedio característico de una población
estándar. Las diferencias observadas entre el sujeto y el estándar tanto
en ubicación como potencia, nos dan una idea clara de los puntos y
frecuencias que debemos entrenar o en otras palabras, el protocolo de
entrenamiento.

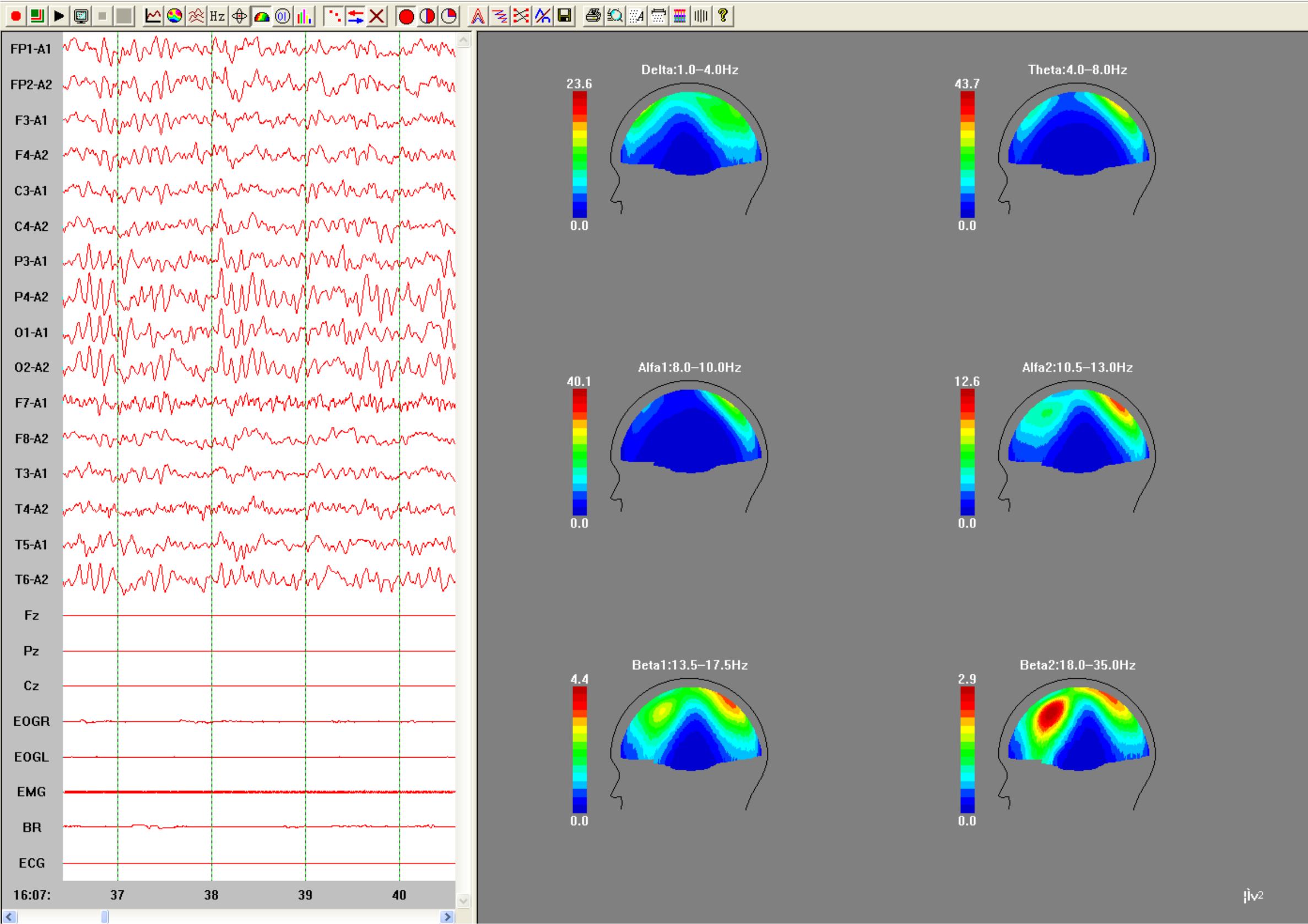

Otra presentación del QEEG

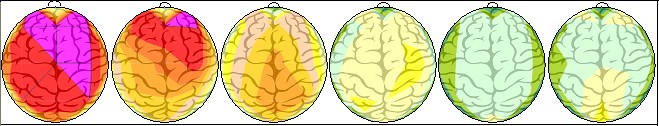

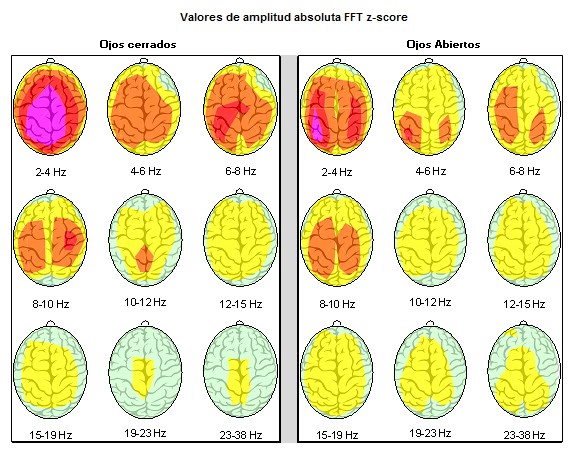

Información típica de un mapeo de ondas
cerebrales o QEEG
